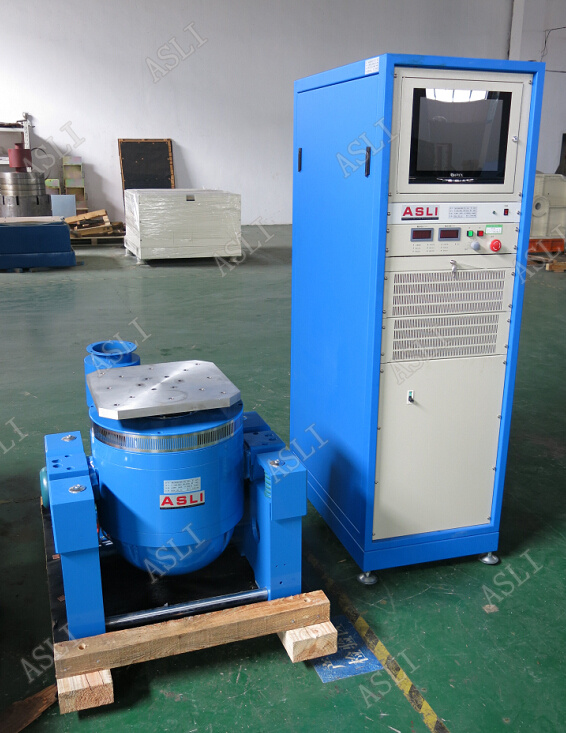

详解电磁式振动试验台的操作步骤

　　一、电磁式振动试验台的开机步骤

　　1、功率放大器“输出”电位器置于“复位”的位置(即“输出”电位器逆时针方向旋到底)否则不能进行一下的的操作。

　　2、接通380V的电源,合上漏电开关,功放输出电压,功放输出电流数码管点亮。

　　3、电磁式振动试验台控制测量仪按照试验要求设定(操作规程按照振动控制测量仪使用说明书进行)将高频振动试验仪控制测量仪出售电位器左旋(逆时针方向)到底(随机控制测量仪没有输出电位器)

　　4、按功放“开”开关(如果配置有水平花台。而且处在水平电动振动状态,首先应打开水平滑台“开”开关),风机指示灯点亮,没款冷却风机开始转动,没款铿锵风机从功放前面向背后吹风为正确。如果更换更急必须确认风机吹风方向的正确性,同时胎体冷却风机开始转动,从风机背后向前看,枫叶应是顺时针方向选择为正确。如果设备移位或电源变更后,必须从新确认风机旋转方向的正确性。风机指示灯亮后延迟2秒。磁力只是灯亮。在延迟2秒后功放指示灯亮,最后运行指示灯亮

　　5、就把功放输出电位器顺时针旋转,功放输出电位器顺时针方向旋到底,功放处于待运转状态。

　　6、按照高频振动实验仪测量使用说明书操作规定给功放系统输入试验信号,此时,系统按指令进入正常运转状态。

　　二、电磁式振动试验台操作准备



　　1、首先打开计算机显示屏,打印机等各单元电源。再将灵敏度的设置(在计算机背面)与所使用的加速度传感器检定证书所标定的值要相一致。

　　2、按实际情况来讲,将电磁式振动试验台控制灵敏度选配置在适当的挡位。

　　3、按原件操作方法：连接计算机输出与功放前置放大器输以及加速度传感器与计算机输入连线。(简称为控制箱)输入与输出连线。

　　4、开启电磁式振动试验台功放放大器电源,通电预热。

　　5、进入中英文WINDOWS98系统。为使用说明书简明,对WINDOWS98系统的基本操守就不作详细的介绍了。

　　6、将功率放大器输出电位器逆时针方向旋到底,使电动式振动台处于待运转状态(详细见电磁式振动试验台使用说明书操作细节)

　　7、在电磁式振动试验台进入试验运行之前、运行中可运行结束必须事先注意一下的几个问题：由于WINDOWS98系统是多用户操作系统他允许素多作业同时运行,但本控制系统只能控制一个电动振动试验,所以在试验运行是不准进行其他的试验无关的操作,不准运行其他的程序,否则就会映像试验控制过程,(比如振动信号不连续)更不准在运行一个(正弦、随机、驻留、冲击等试验控制程序)否则就会发生不可预测的后果。

　　8、试验运行时不准推出程序,否则就会发生数据丢失,并且不能控制试验过程。万一试验失控,应现将功放输出电位器逆时针方向关到底(即将调到零)使试验暂时停止。在重新进入程序,如果发生死机(在WINDOWS98系统下常有此事)应该关闭功放电源,在重新进入WINDOWS98系统,或复位计算机或重新开机。

　　9、试验结束后,如果不需要在进行试验,必须将规定输出电位器逆时针方向旋到底即将调到零。在允许推出程序,关闭功放,绝不允许没有关闭功放输出就关闭控制器信号这会导致功放和胎体的剧烈的冲击一致损坏。

　　10、推出电磁式振动试验台控制时,必须先调回和输出何种试验数据,数据可以存盘,存盘的数据可用“WORD”写字板等工具读出和打印,屏幕图形可用用何种外购屏幕捕捉拷贝工具进行剪接缩放处理。拷贝、存盘、或移至WORD中直接写报告,特别就是注意的是：如果在推出电动振动试验的时候,不先调回和输出各种试验数据就退出程序或进入别的试验那么前一个试验的各种试验的数据就会丢失掉的。
